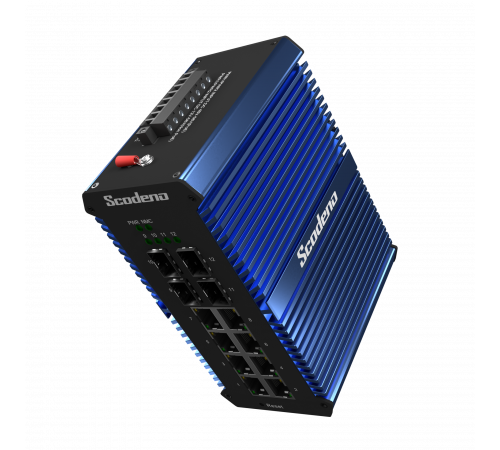

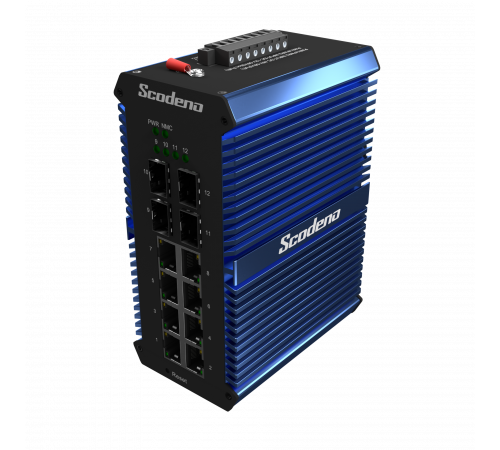

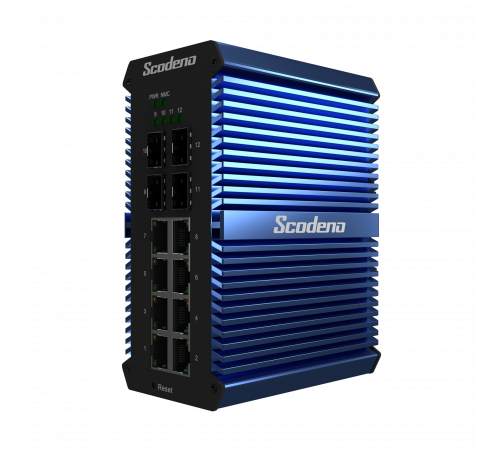

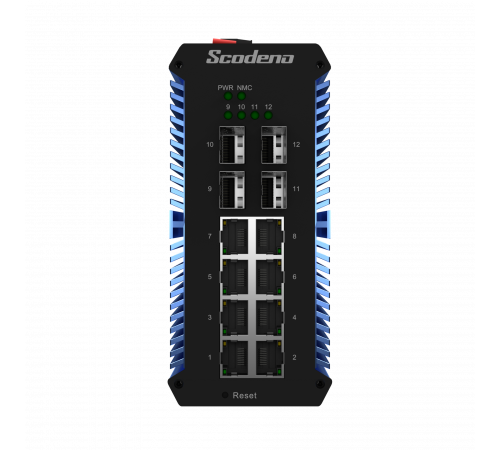

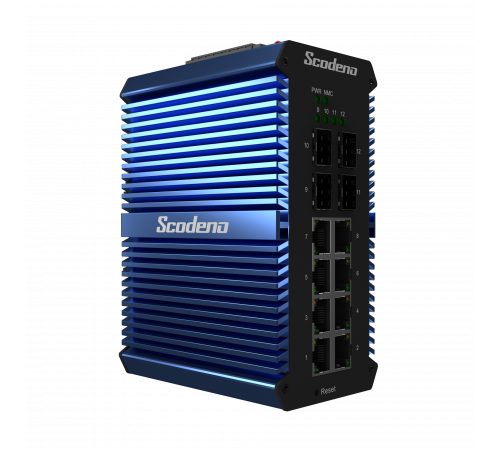

4x1000 Base-X, 8x10/100/1000 Base-T управляемый промышленный PoE коммутатор

Общие данные

• Название модели
  XPTN-9000-85-4GX8GP-VX
• Серия
  X-Blue
• Тип устройства
  Управляемый коммутатор
• Форм-фактор
  DIN
• Чипсет
  Marvell 98DX223S

Порты

• Скорость портов RJ45
  1 GbE
• Кол-во портов RJ45
  8
• Кол-во портов SFP (1GbE)
  4
• Порт управления
  Консольный порт
• Интерфейс электропитания
  Терминал Phoenix terminal, двойное резервное питание
• Светодиодные индикаторы
  PWR, Link/ACT LED

Тип кабеля и дальность передачи

• Витая пара
  0-100м (CAT5e,CAT6)
• Одномодовый оптический кабель
  20/40/60/80/100Км
• Многомодовый оптический кабель
  550м

Поддерживаемые сетевые топологии

• Кольцо
  ✔
• Звезда
  ✔
• Шина
  ✔
• Дерево
  ✔
• Смешанная
  ✔

Параметры электропитания

• Напряжение питания
  DC 12-58В (без РоЕ); DC48-58В (с РоЕ)
• Энергопотребление
  Без РоЕ < 10 Вт; с РоЕ < 250 Вт

Параметры PoE

• Поддержка РоЕ
  Да
• Наличие PoE++ портов IEEE802.3bt
  Нет
• Порты с поддержкой PoE
  1-8
• Поддерживаемые стандарты PoE
  802.3af, 802.3at
• Распиновка PoE
  1,2,3,6
• Управление PoE
  ✔

Параметры 2 уровня коммутации

• Коммутационная ёмкость
  36 Гб/c
• Скорость пересылки пакетов
  26,78 Мpps
• Таблица MAC-адресов
  До 16К
• Поддержка VLAN
  До 4К
• Размер буфера
  12 Мб
• Задержка пересылки
  < 10 мкс
• MDI/MDIX
  ✔
• Управление потоком данных
  ✔
• Jumbo-кадры
  Поддерживает, до 10K байт
• Протокол Spanning Tree
  Поддерживает STP/RSTP/MSTP
• Протокол Ring
  Поддерживает ERPS
• Аггрегирование каналов
  Поддерживает 12 групп
• Мультикаст
  Поддержка IGMP Snooping
• Зеркалирование портов
  ✔
• Контроль широковещательного шторма
  ✔
• Счетчики интерфейса
  ✔
• Стандарт QINQ
  ✔
• Стандарт 802.1X
  ✔
• Аутентификация по MAC-адресу
  ✔
• Изоляция портов
  ✔
• Протокол Rmon
  ✔
• NTP клиент
  ✔
• DHCP клиент
  ✔
• Функция DHCP snooping
  ✔
• Команды PING/TRACEROUT
  ✔
• Сигнал Dying gasp
  ✔
• DDM
  ✔

Управление доступом

• ACL
  Поддерживает ACL 500
  Поддерживает IP стандартного ACL
  Поддерживает MAC расширенного ACL
  Поддерживает IP расширенного ACL
• QOS
  Поддержка перемаркировки QoS, сопоставление приоритетов
  Поддержка SP, планирование очереди WRR
  Поддержка ограничения скорости входа, ограничения скорости исходящего трафика
  Поддержка политик приоритезации

Параметры управления

• Командная строка
  ✔
• Консоль
  ✔
• Telnet/SSH
  ✔
• WEB-интерфейс управления
  ✔
• Настройка IP-адресов
  Поддержка IPV4/IPV6
• SNMP
  Поддержка SNMPv1/v2c/v3
• Управление пользователями
  ✔
• Системный журнал
  ✔
• Экспорт/импорт файлов конфигурации
  ✔
• Обновление прошивки
  ✔

Эксплуатационные характеристики

• Температура эксплуатации
  -40°С ~ +75°С
  (до +85°С при работе на протяжении не более 8 часов)
• Температура хранения
  -40°С ~ +85°С
• Влажность
  5% ~ 95% без конденсации
• Охлаждение
  Безвентиляторный, естественное охлаждение
• Средняя наработка на отказ
  100 000 часов

Физические параметры

• Размер
  143 x 104 x 65 мм
• Способ установки
  На DIN-рейку
• Вес устройства без упаковки
  ~ 0,85 кг
• Вес комплекта поставки в упаковке
  ~ 1,15 кг

Параметры электромагнитной защиты

• Класс пылезащиты
  IP50
• Антистатическая электрозащита
  8кВ-15кВ
• Электромагнитная защита питания
  IEC 61000-4-5 Уровень X (10кВ/10кВ) (8/20мкс)
• Электромагнитная защита Ethernet
  IEC 61000-4-5 Level X (6кВ/4кВ) (10/700мкс)
• RS
  IEC 61000-4-3 Level 3 (10В/м)
• EFI
  IEC 61000-4-4 Level 3 (1В/2В)
• CS
  IEC 61000-4-6 Level 3 (10В/м)
• PFMF
  IEC 61000-4-8 Level 4 (30A/м)
• DIP
  IEC 61000-4-11 Level 3 (10В)
• ESD
  IEC 61000-4-2 Level 4 (8K/15K)
• Допустимая высота свободного падения
  0,5м

Сертификация

• Сертификаты соответствия
  ЕАС, CCC/CE/FCC/RoHS

Комплектация

• Комплектация продукта
  Коммутатор, контактные колодки, спецификация, сертификат контроля качества, адаптер питания (опционально)

Срок гарантии

• Гарантийный срок
  5 лет
• EAN
  7930135900476

Варианты исполнения модели

• Подтип A
  XPTN-9000-85-4GX8GT-VX
  (4x1000Mbps SFP Port, 8x10/100/1000Mbps RJ45 Port)
